Cómo se escanea un edificio en 3D

Del rayo láser
al modelo 3D

Un edificio existente no se dibuja: se mide. Un escáner láser toma millones de medidas de lo que hay —eso es la nube de puntos— y sobre ella se levanta el modelo 3D. Tres etapas: captura en campo, unión de todos los escaneos y modelado.

Desplázate

o pasa de fase con ← →

Todo el proceso en una sola toma

01 — Captura en campo

El cabezal gira, el espejo barre

El escáner se estaciona sobre trípode y gira 360° en horizontal mientras un espejo interno barre el plano vertical a miles de vueltas por minuto. Cada disparo del láser viaja hasta la superficie y vuelve: del tiempo de vuelo se deduce la distancia; de la posición del cabezal y del espejo, los dos ángulos. Distancia más dos ángulos son ya una coordenada. La escena se resuelve punto a punto a medida que el barrido avanza.

Al cerrar el barrido, tres cámaras integradas cubren la misma esfera con imagen HDR. Ese color se proyecta después sobre cada punto: de ahí que la nube no parezca un plano, sino una fotografía con volumen. Es el mismo procedimiento en cualquier activo, del interior de una planta industrial a una fachada catalogada.

2M Puntos / segundo
1,9 mm Precisión a 10 m de distancia
360°×300° Campo de visión
0,5 – 130 m Alcance del láser

02 — Registro y nube de puntos

Todos los escaneos, una sola nube

Ninguna estación ve el edificio completo: hacen falta decenas de posiciones para que no queden sombras. El registro es la operación que las lleva a todas a un mismo sistema de referencia, encajando las zonas de solape hasta que las superficies coinciden. El resultado ya no son escaneos sueltos, sino una nube de puntos continua donde cada fachada, cornisa y pavimento queda descrito por millones de coordenadas. La medida sustituye a la interpretación.

  • Registro cloud-to-cloud con apoyo de dianas y control topográfico
  • Georreferenciación al sistema de coordenadas oficial del proyecto
  • Filtrado de ruido, eliminación de objetos móviles y unificación de densidad
  • Informe de errores de cierre: la precisión se documenta, no se supone
  • Entrega en E57, LAS/LAZ, RCP y LGS

03 — Modelado y entrega

Modelo, nube y plano, en las mismas coordenadas

El modelado no interpreta libremente: ajusta volúmenes a la nube. Cada muro, pilar y forjado se levanta sobre la medida real, con su desplome y su espesor variable si los tiene. El mismo dato se consulta por capas superpuestas y coincidentes en coordenadas. Al separarlas se ve de qué está hecho el gemelo digital.

03
Geometría modelada Muros, forjados y pilares ajustados a la nube, con la tolerancia por escrito
02
Nube de puntos registrada Las medidas en bruto, tal como salieron del escáner
01
Base cartográfica Georreferenciación en el sistema de coordenadas del proyecto

Resultado

Un modelo que se puede contrastar

La ventaja de encadenar las tres etapas es la trazabilidad. Cualquier cota del modelo puede compararse con los puntos que la originaron, y esa comparación se entrega como mapa de desviaciones. No hay que creer en el modelo: se comprueba. Trabajamos así en toda España, con base técnica en Madrid.

Ver un caso real Solicitar presupuesto
En resumen

Cómo funciona el escaneado LIDAR, etapa por etapa.

El escaneado láser LIDAR mide un edificio existente en lugar de dibujarlo: el escáner dispara millones de veces un rayo láser y, del tiempo de vuelo de cada reflejo más los dos ángulos del cabezal y del espejo, deduce una coordenada X Y Z. El proceso de escaneado 3D encadena tres etapas. El resultado sirve para proyectar reformas sobre el estado real, medir superficies y secciones, levantar el modelo BIM as-built, controlar lo ejecutado en obra o documentar patrimonio, sin volver a medir a mano.

01
Captura en campo
Barrido de 360° × 300° desde cada estación, hasta 2 millones de puntos por segundo, con color HDR proyectado después sobre cada punto.
02
Registro de la nube
Las decenas de estaciones necesarias para que no queden sombras se llevan a un único sistema de referencia, y lo que desencaja entre ellas —el error de cierre— se documenta en milímetros.
03
Modelado y entrega
Los volúmenes del modelo BIM se ajustan a la nube y se entregan con ella y la base cartográfica en capas coincidentes, con mapa de desviaciones.
ParámetroLeica RTC360
Velocidad de captura2.000.000 puntos por segundo
Precisión del punto 3D1,9 mm a 10 m
Campo de visión360° × 300°
Alcance de medida0,5 – 130 m
GeorreferenciaciónEl sistema de coordenadas oficial del proyecto
Formatos de nubeE57 · LAS/LAZ · RCP · LGS
Formatos de modeloRVT · IFC

Especificaciones del Leica RTC360 según la ficha técnica del fabricante.

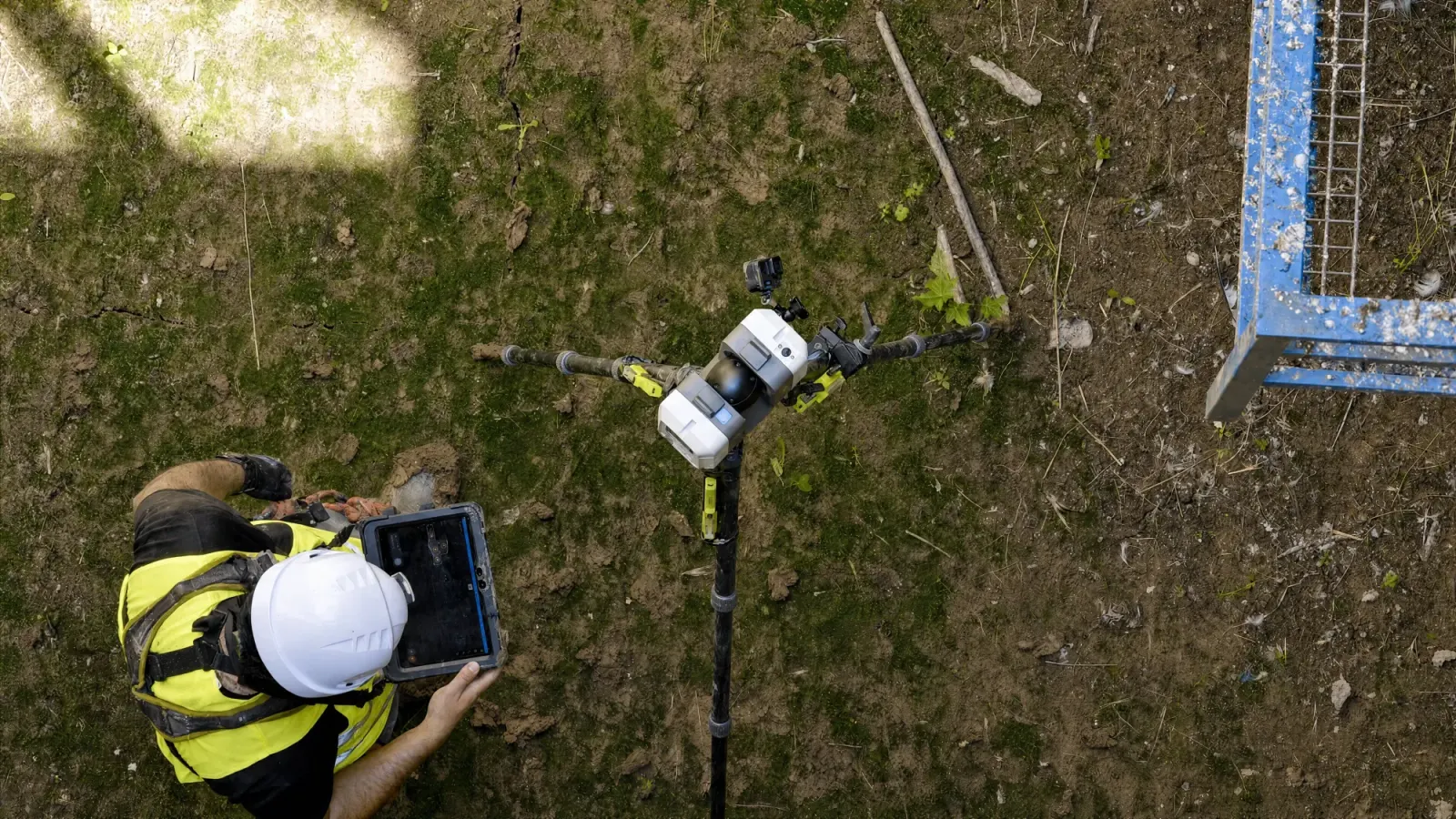

Técnico de LAURIA ESCÁNER revisando en tablet la nube de puntos junto a un escáner láser Leica RTC360 estacionado sobre trípode
Escáner Leica RTC360 en campo · revisión de la nube en tablet
FAQ

Preguntas sobre el proceso de escaneado.

¿Qué es una nube de puntos?

Es el conjunto de coordenadas que devuelve un escáner láser: millones de puntos, cada uno con su posición X Y Z y su color, que juntos dibujan la forma exacta de lo que se ha medido. No es una foto ni un plano dibujado a mano: es la medida misma. Sobre ella se puede medir cualquier distancia, cota o sección sin volver al edificio.

¿Para qué sirve escanear un edificio en 3D?

Para trabajar sobre lo que existe de verdad y no sobre planos antiguos: proyectos de reforma y rehabilitación, mediciones y superficies fiables, secciones y alzados, modelos BIM as-built, control de obra ejecutada, documentación de patrimonio y peritajes. Cualquier equipo puede consultar la misma nube y medir sobre ella, sin desplazarse otra vez al edificio.

¿Cómo mide un escáner láser la distancia a una superficie?

El escáner dispara un rayo láser y mide el tiempo que tarda el reflejo en volver: de ese tiempo de vuelo se deduce la distancia. La posición del cabezal aporta el ángulo horizontal y la del espejo interno el vertical. Una distancia más dos ángulos definen una coordenada X Y Z, y la escena se resuelve punto a punto mientras avanza el barrido.

¿Qué es el registro de una nube de puntos?

Es la operación que lleva todas las estaciones de escaneo a un mismo sistema de referencia, encajando las zonas de solape hasta que las superficies coinciden. Ninguna estación ve el edificio completo, así que hacen falta decenas de posiciones para que no queden sombras; el registro las convierte en una nube continua y documenta el error de cierre en milímetros.

¿Cuántos puntos por segundo captura un escáner LIDAR terrestre?

El escáner terrestre que usamos, un Leica RTC360, captura hasta 2 millones de puntos por segundo, con una precisión del punto 3D de 1,9 mm a 10 m, campo de visión de 360° × 300° y alcance de medida de 0,5 a 130 m.

¿En qué coordenadas y formatos se entrega la nube de puntos?

Georreferenciada al sistema de coordenadas oficial que use el proyecto —se acuerda antes de la captura y se integra con la topografía o el GIS del cliente—, y entregada en E57, LAS/LAZ, RCP y LGS. El modelo derivado sale en RVT e IFC, con el nivel de información acordado.

¿Cómo se comprueba que el modelo 3D coincide con la realidad medida?

Comparando el modelo con los puntos que lo originaron. Esa comparación se entrega como mapa de desviaciones modelo-nube en milímetros, de modo que cualquier cota del modelo es trazable hasta la medida de campo que la sustenta.
