Caso real · Canal de Isabel II

Escaneado láser 3D del Canal de Santillana.

Más de 12 km de conducciones de agua potable del Canal de Santillana, en Colmenar Viejo (Madrid), escaneadas con Leica BLK360 para Canal de Isabel II: tramo interior del canal y tramo exterior de tuberías, en una única base 3D continua.

Tengo un proyecto similar Ver infraestructuras
Contexto

Un canal de Canal de Isabel II en Colmenar Viejo.

El Canal de Santillana abastece de agua potable a parte de la Comunidad de Madrid. Es una infraestructura larga y estrecha donde todo depende de la continuidad: el trazado, las secciones, las pendientes y los elementos auxiliares tienen que encajar de principio a fin. Medirlo a mano, punto por punto, deja huecos; escanearlo en 3D captura el conjunto de forma continua, con tramos que discurren en interior (lámina de agua circulando) y tramos de tuberías a cielo abierto.

Reto

Más de 12 km de canal y tuberías, con tramos interiores confinados y tramos exteriores expuestos, sin perder continuidad geométrica entre ambos.

Trabajo realizado

Escaneado láser 3D con Leica BLK360 en interior del canal y en el trazado exterior de tuberías, con apoyo topográfico para georreferenciar el conjunto.

Resultado

Nube de puntos continua de todo el trazado, lista para inspección, mantenimiento y documentación técnica de Canal de Isabel II.

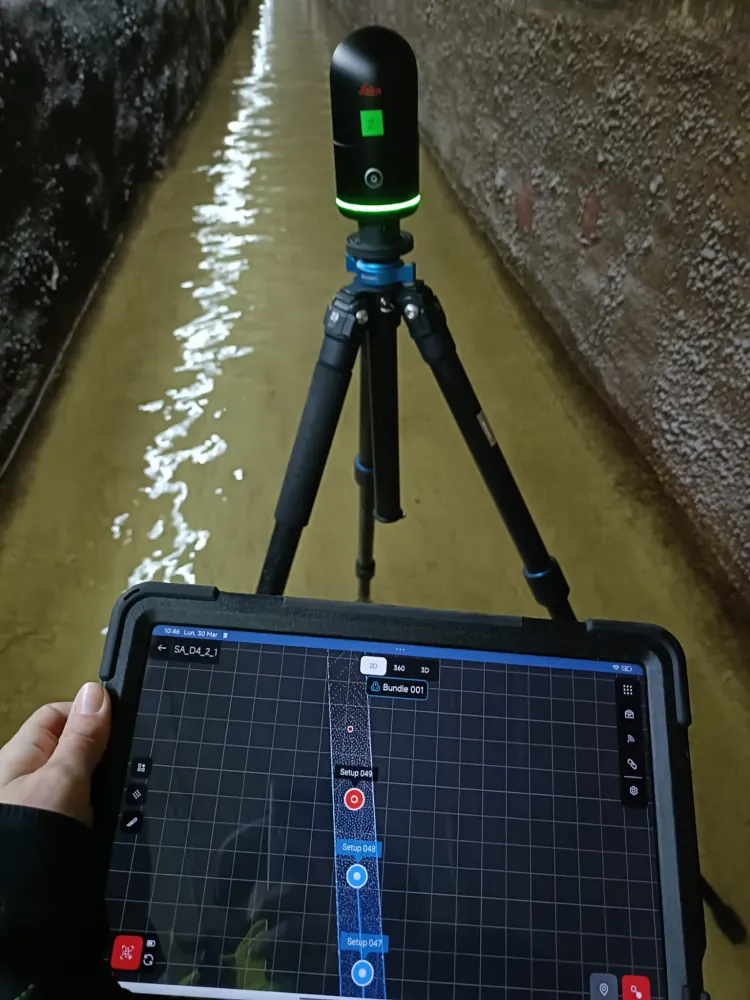

Leica BLK360 escaneando el interior del Canal de Santillana, Canal de Isabel II
Interior del canal · Colmenar Viejo

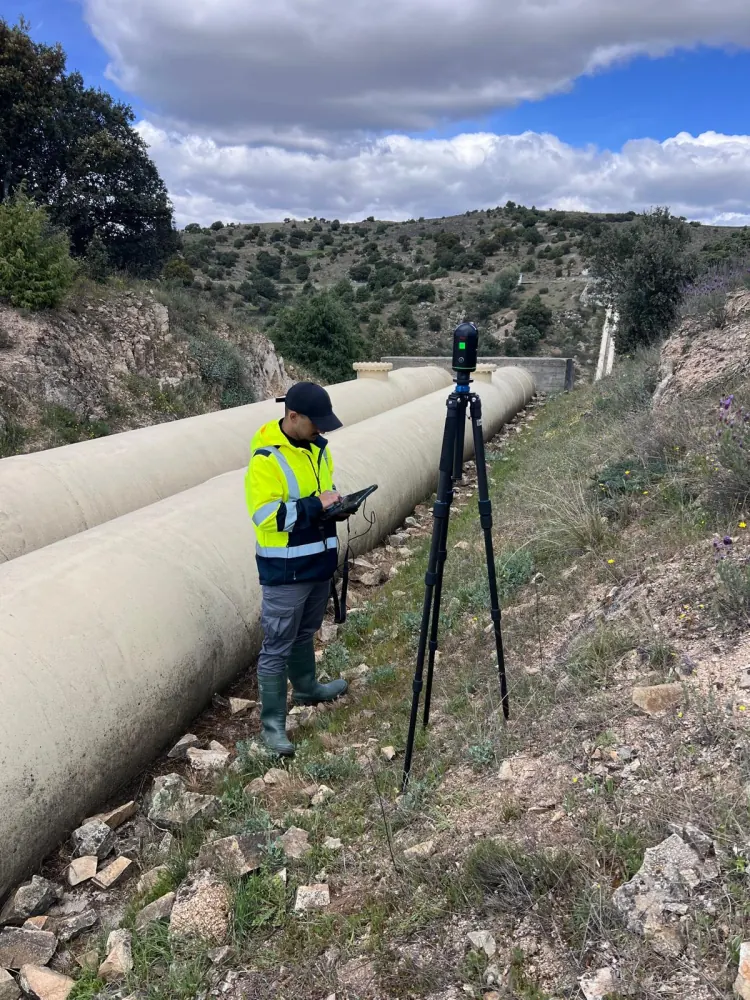

Escaneado láser de tuberías exteriores del Canal de Santillana
Tramo exterior · Tuberías

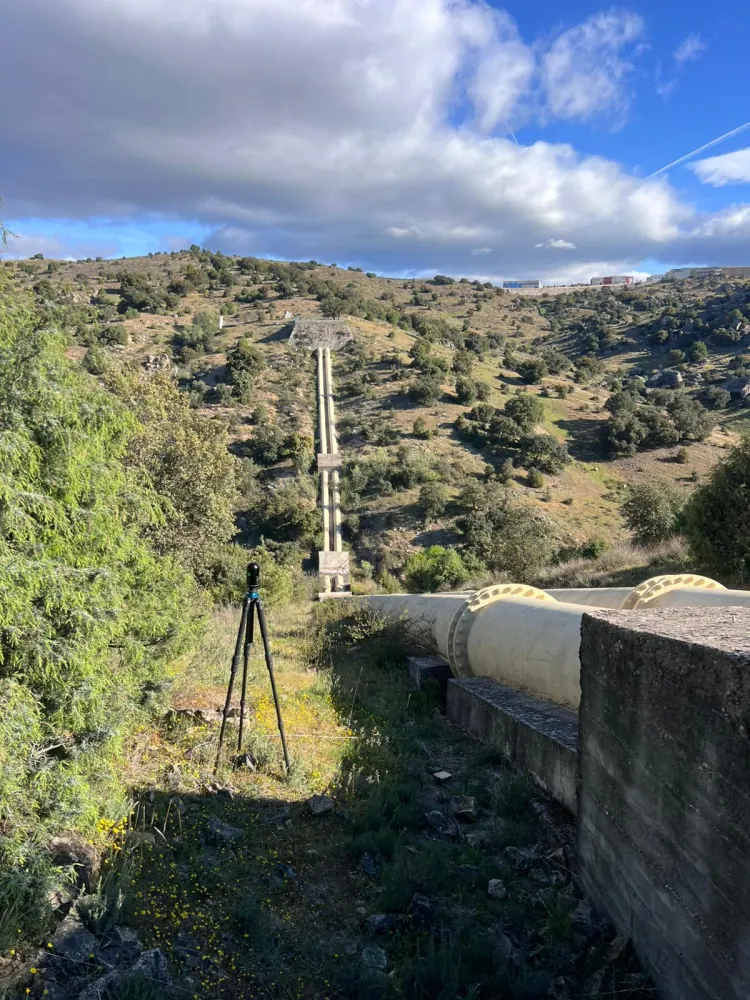

Vista del trazado de conducciones del Canal de Santillana en Colmenar Viejo
Trazado exterior · Vista general

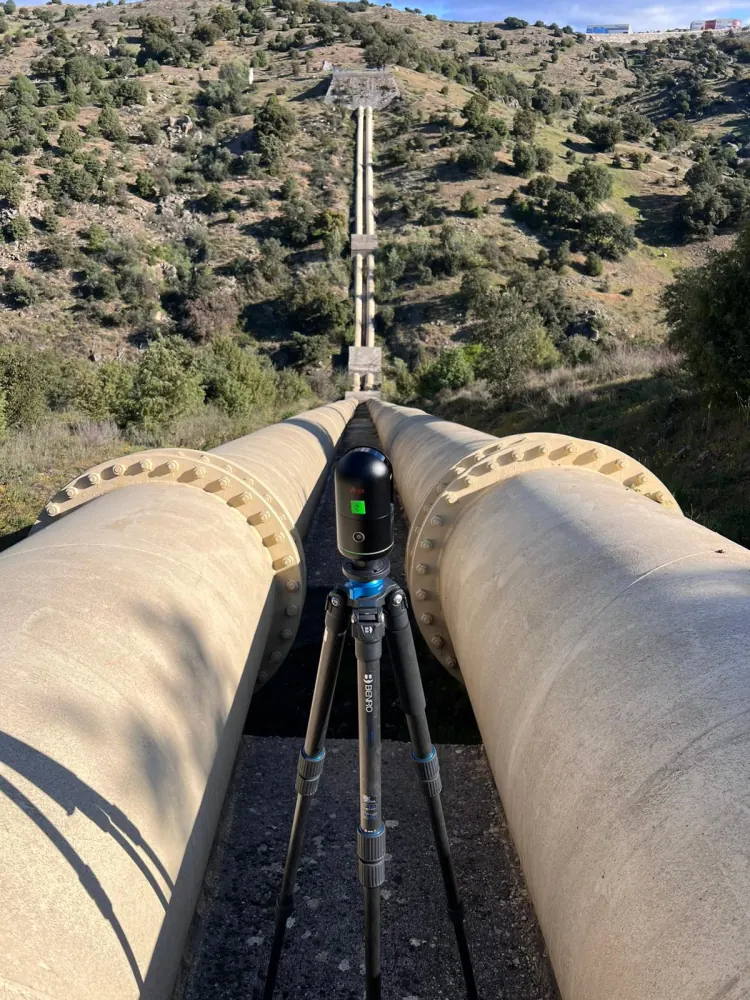

Leica BLK360 sobre tuberías del Canal de Santillana
Escaneado sobre conducción

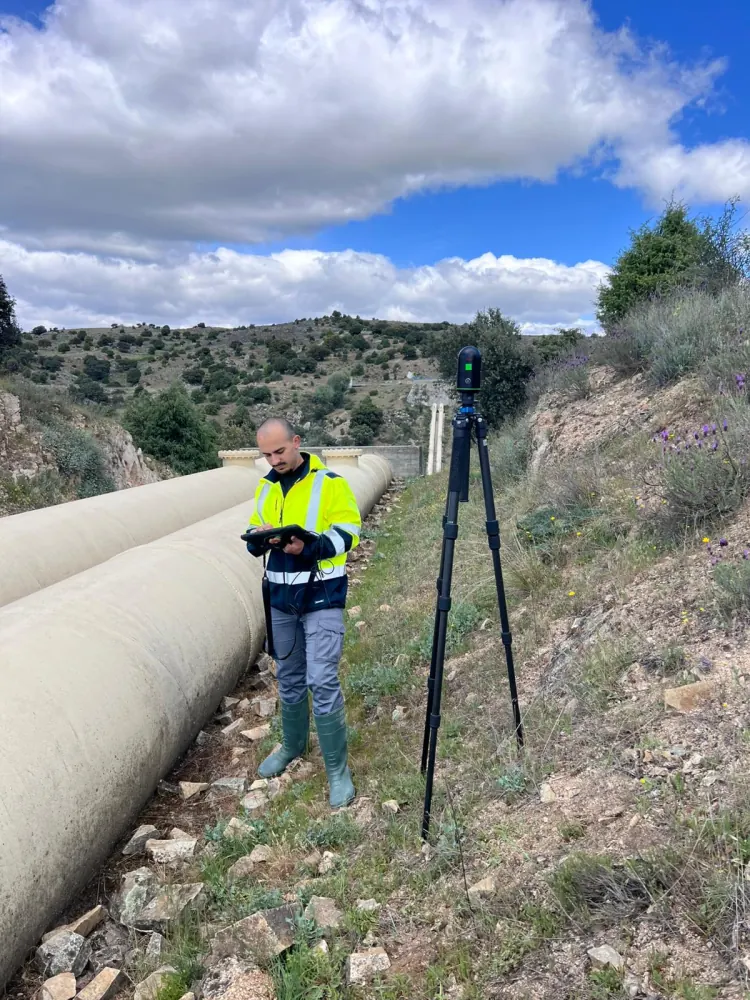

Técnico registrando datos de escaneado láser en el Canal de Santillana
Registro de escaneo en campo

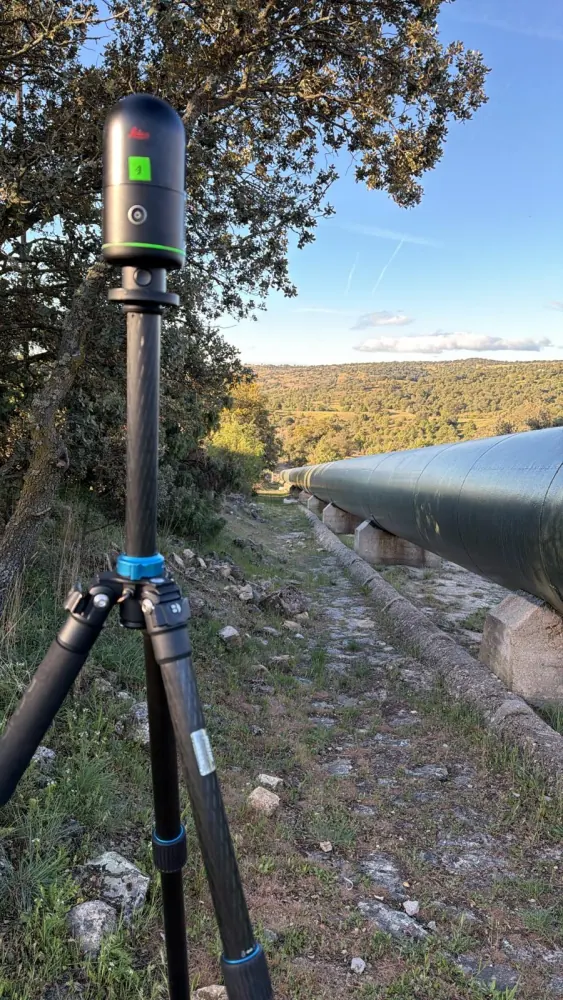

Leica BLK360 escaneando tuberías exteriores para Canal de Isabel II
Tuberías exteriores
Entregables

Base técnica para Canal de Isabel II.

A partir de la captura generamos los entregables que el equipo técnico de Canal de Isabel II necesita para operar sobre el estado real del canal.

Datos del activo

  • Nube de puntos continua del canal interior y las tuberías exteriores.
  • Documentación de trazado, secciones y elementos relevantes.
  • Base para planos, mediciones o integración GIS/BIM.

Utilidad para el cliente

  • Consulta remota del estado existente del canal.
  • Reducción de incertidumbre antes de intervenir en tramos confinados.
  • Mejor coordinación entre equipos técnicos de Canal de Isabel II.
  • Archivo digital del activo para futuras fases de mantenimiento.
Servicios aplicados

Tecnología aplicable al caso.

Según el alcance, este tipo de proyecto combina captura terrestre, dron, apoyo topográfico, nube de puntos, GIS y visualización web.

Escaneado LIDAR 3DGeometría precisa y nube de puntos. Fotogrametría con dronCobertura aérea y contexto del canal. Gemelo digitalConsulta web y gestión del activo. InfraestructurasAplicación en obra civil e hidráulica.
