Reto
Documentar con precisión el interior de un colector en espacio confinado, incluyendo el nivel de sedimentos y el estado de las compuertas de seguridad, sin poner en riesgo al equipo técnico.
Caso real · Agència Catalana de l'Aigua

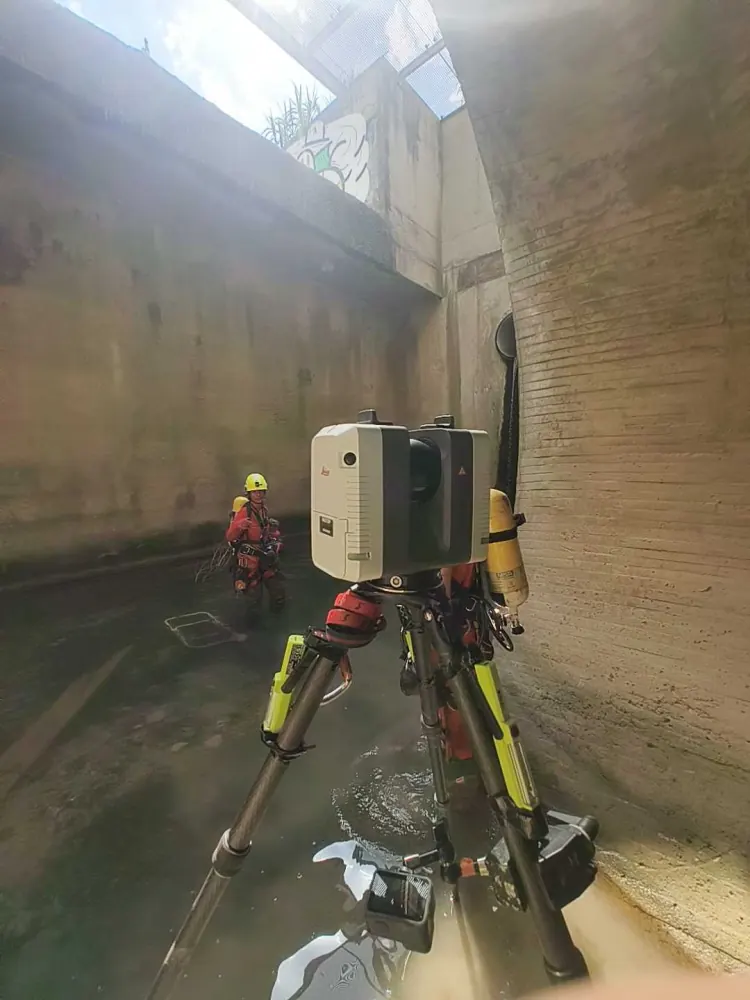

Escaneado 3D de un colector en espacio confinado.
Escaneado láser 3D con Leica RTC360 de un colector de agua en Sant Feliu de Llobregat (Barcelona), para analizar el nivel de sedimentos y el estado de las compuertas de seguridad. Proyecto encargado por SBS para Agència Catalana de l'Aigua, con acceso a espacio confinado asegurado por Vertisub (línea de vida, rescate y medición de oxígeno).
Sedimentos y compuertas de seguridad en un colector.
El colector forma parte de un sistema de canales de desagüe gestionado por Agència Catalana de l'Aigua. Antes de planificar cualquier intervención sobre el sedimento acumulado o sobre las compuertas de seguridad, SBS —la ingeniería que lleva el proyecto— necesitaba un registro preciso del estado real del interior: geometría, nivel de sedimentos y estado de los elementos mecánicos.
Trabajo realizado
Escaneado láser 3D con Leica RTC360 del colector completo, con acceso a espacio confinado asegurado por Vertisub.
Resultado
Nube de puntos de precisión milimétrica con la que SBS y Agència Catalana de l'Aigua pueden medir el nivel real de sedimentos y planificar la intervención sobre las compuertas sin desplazarse de nuevo al lugar.
Un colector es espacio confinado.
Un colector reúne los riesgos típicos de un espacio confinado: acceso reducido, atmósfera no siempre respirable y salida limitada en caso de emergencia. El escaneado se realizó con el apoyo de Vertisub, especialistas en intervención en espacios confinados y subacuáticos, que aseguraron línea de vida, equipo de rescate y medición continua de oxígeno mientras el equipo de LAURIA ESCÁNER capturaba cada superficie con el Leica RTC360.
Línea de vida
Conexión permanente del técnico con el exterior durante toda la captura.
Equipo de rescate
Personal y medios de rescate preparados durante toda la intervención.
Medición de oxígeno
Control continuo de la atmósfera interior antes y durante el acceso.
Base técnica para SBS y Agència Catalana de l'Aigua.
A partir de la captura generamos los entregables que el equipo técnico necesita para decidir cómo y cuándo intervenir sobre el colector.
Datos del activo
- Nube de puntos completa del interior del colector.
- Medición del volumen y la distribución del sedimento acumulado.
- Documentación del estado de las compuertas de seguridad.
Utilidad para el cliente
- Base para planificar la retirada de sedimentos sin sorpresas.
- Verificación remota del estado de las compuertas sin nueva visita al espacio confinado.
- Documentación técnica compartida entre SBS y Agència Catalana de l'Aigua.
Tecnología aplicable al caso.
Este tipo de proyecto combina escaneado láser terrestre, seguridad especializada en espacio confinado y consulta digital del resultado.
Preguntas sobre este caso.
¿Qué es un escaneado 3D en espacio confinado?
Es la captura con escáner láser 3D del interior de un espacio de acceso reducido y ventilación limitada (un colector, un depósito, una arqueta), donde la seguridad del equipo condiciona todo el trabajo tanto como la técnica de escaneado en sí.
¿Por qué escanear un colector antes de retirar sedimentos?
El escaneado da un dato exacto del volumen y la distribución del sedimento y del estado de los elementos mecánicos (compuertas, juntas) antes de intervenir, evitando decisiones basadas en una inspección visual parcial y sin necesidad de una segunda visita para volver a medir.
¿Cómo se garantiza la seguridad al escanear dentro de un colector?
Con apoyo de un equipo especializado en espacios confinados: línea de vida, equipo de rescate y medición continua de oxígeno durante toda la intervención. En este proyecto ese apoyo lo dio Vertisub, mientras el equipo de LAURIA ESCÁNER capturaba la nube de puntos.
¿Qué papel tuvo Vertisub en este proyecto?
Vertisub es la empresa especializada en intervención en espacios confinados y subacuáticos que aseguró el acceso: línea de vida, equipo de rescate y medición de oxígeno, condición necesaria para poder escanear con seguridad el interior del colector.
